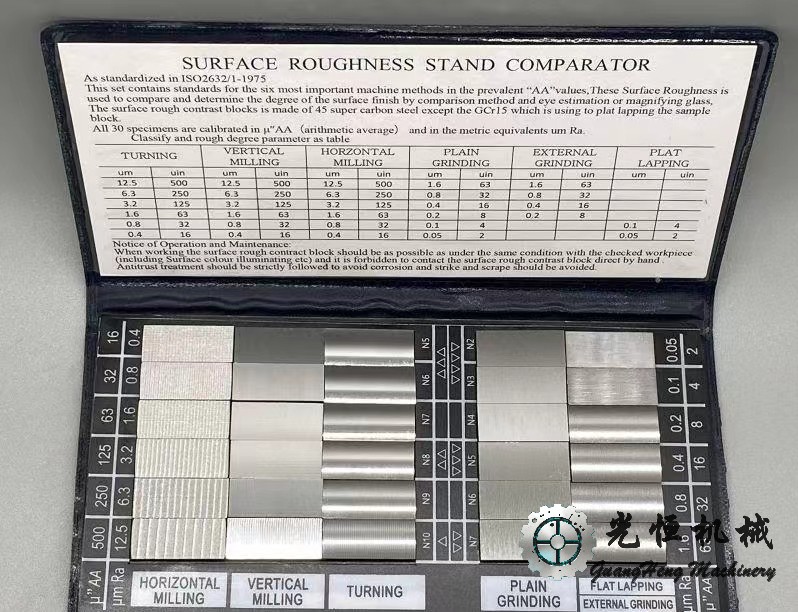

在机械加工中,表面粗糙度是评估零件表面质量的重要指标,它与表面光洁度密切相关。以下是一个关于表面粗糙度的图表,它展示了不同N级下Ra(算术平均粗糙度)和Rz(十点高度粗糙度)的数值以及对应的加工方式。
N级 | Ra(µm) | Rz(µm) | 加工方式 |
---|---|---|---|
N1 | 0.025 | 0.1-0.125 | 超精密加工、抛光 |
N2 | 0.05 | 0.2-0.25 | 精密抛光 |
N3 | 0.1 | 0.4-0.5 | 精密磨削 |
N4 | 0.2 | 0.8-1.0 | 精密磨削 |
N5 | 0.4 | 1.6-2.0 | 研磨、精加工 |
N6 | 0.8 | 3.2-4.0 | 精车削、精刨削 |
N7 | 1.6 | 6.3-8.0 | 车削、刨削 |
N8 | 3.2 | 12.5-16.0 | 粗车削、铣削 |
N9 | 6.3 | 25.0-32.0 | 粗加工(车、铣等) |
N10 | 12.5 | 50.0-63.0 | 粗加工(如锻造) |
N11 | 25 | 100.0-125.0 | 铸造或锻造表面 |
N12 | 50 | 200.0-250.0 | 铸造粗糙表面 |
